Les systèmes de mesure angulaire sans roulement (à encastrer) ERP, ERO et ERA se composent de deux éléments (tête captrice et support de la gravure) qui sont ajustés l’un par rapport à l’autre lors du montage. L’excentricité de l’arbre, le montage et le réglage ont donc une incidence significative sur la précision finale recherchée.
Les systèmes de mesure angulaire sans roulement n’étant pas cartérisés, c’est la qualité du montage qui, en principe, garantit l’indice de protection requis.
Pour aller plus loin
Les systèmes de mesure angulaire sans roulement sont à intégrer dans des éléments de machines ou dans des équipements. Ils répondent aux exigences suivantes :
- Arbre creux de grand diamètre (jusqu’à 10 m, solution avec ruban),
- Vitesses de rotation élevées,
- Pas de couple supplémentaire au démarrage grâce aux joints d’étanchéité,
- Reproductibilité élevée,
- Haute flexibilité d’adaptation sur le lieu d’implantation (version cercle entier ou version segment de cercle pour la solution avec ruban),
Les systèmes de mesure angulaire à encastrer existent en plusieurs versions avec différents supports de gravure :
- ERP/ERO : disque gradué en verre avec moyeu
- ERA 4000 : tambour en acier
- ERA 7000/8000 : ruban en acier
Systèmes de mesure angulaire modulaires ECA, ERA

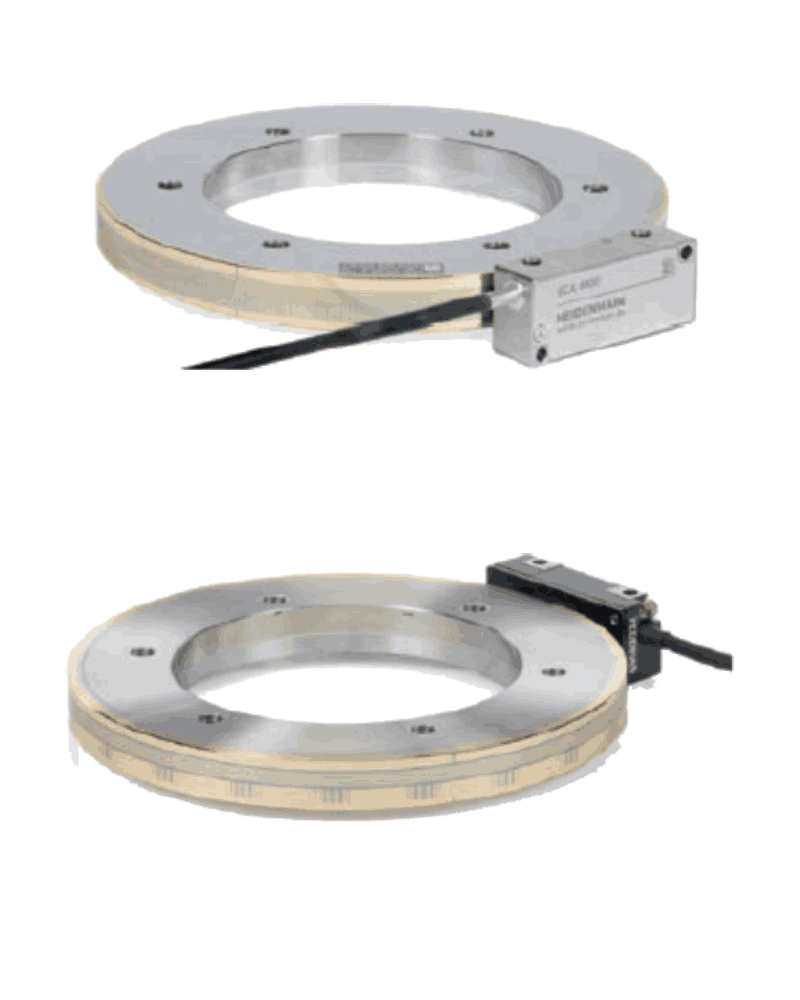

Les systèmes de mesure angulaire ECA et ERA de HEIDENHAIN sont dotés d’un support de division massif et fonctionnent sans roulement. Ils sont destinés à être intégrés dans des éléments de machines ou des équipements.
Le degré de précision du système pouvant être obtenu dépend du centrage de la gravure par rapport au roulement de l’arbre moteur, ainsi que de l’excentricité et de l’oscillation.
Pourvus d’un tambour gradué robuste en acier, les systèmes de mesure ECA et ERA sont conçus pour des vitesses de rotation élevées, jusqu’à 10 000 min-1, et équipent généralement les broches à rotation rapide, les plateaux circulaires et les axes inclinés.
Quant aux systèmes de mesure angulaire ECA 4000 V, ils conviennent pour des applications dans le vide poussé (jusqu’à 10 –7bar).
- Haute précision
- Version robuste avec tambour gradué en acier et division METALLUR
- Plusieurs variantes de tambours ECA 4xx0 : version avec collerette de centrage ECA 4xx2 : version avec centrage en trois points
- Vitesses élevées, jusqu’à 10 000 min –1
- Version robuste avec tambour gradué en acier et division METALLUR
- Battements axiaux de l’arbre moteur de ± 0,5 mm possibles
- Pour l’ERA 4480 C : de plus grands diamètres ou des versions avec boîtier de protection sont disponibles.
- Plusieurs variantes de tambour ERA 4xx0 : version avec collerette de centrage ERA 4xx2 : version avec centrage en trois points
- Pour de très grands diamètres, jusqu’à 10 m
- Ruban de mesure METALLUR en acier
Le ruban de mesure est placé dans une rainure intérieure de l’élément de la machine
- ERA 7400 C : version pour cercle entier
- ERA 7401 C : version pour segment de cercle
Le ruban de mesure est fixé sur la circonférence de l’élément de la machine à mesurer.
- ERA 8400 C : version pour cercle entier
- ERA 8401 C : version pour segment de cercle, avec fixation du ruban par des éléments tendeurs
- ERA 8402 C : version pour segment de cercle, ruban sans éléments tendeurs
Produits similaires
-
Capteurs rotatifs ECI, EQI, EBI et ERO
Les capteurs rotatifs photoélectriques encastrables ERO de HEIDENHAIN se composent d’un disque gradué avec moyeu et d’une tête captrice. Ils conviennent particulièrement bien dans les cas où l’espace de montage est limité ou pour des applications ne tolérant aucune friction.
-
Systèmes de mesure angulaire étanches RCN, RON et RPN
Les systèmes de mesure angulaire HEIDENHAIN se caractérisent par leurs valeurs de grande précision, de l’ordre de la seconde d’arc, voire plus petit. Ces appareils sont par exemple utilisés sur des plateaux circulaires, des têtes pivotantes de machines-outils, des diviseurs, des tables de mesure angulaire hautement précises, des appareils de métrologie angulaire de précision, des antennes et des télescopes.
-
Systèmes de mesure angulaire étanches ROC et ROD
Les systèmes de mesure angulaire ROC et ROD à arbre plein pour accouplement d’arbre séparé conviennent tout particulièrement aux applications qui impliquent des vitesses de rotation élevées ou qui exigent de grandes tolérances de montage. Grâce aux accouplements de précision, les tolérances axiales de l’accouplement du côté de l’arbre peuvent atteindre ± 1 mm.
Les systèmes de mesure angulaire ROC et ROD ont pour support de mesure un disque gradué DIADUR. Pour déterminer la précision des systèmes de mesure angulaire avec accouplement d’arbre séparé, il faut ajouter l’erreur résultant de l’accouplement.
