Systèmes de mesure angulaire étanches ROC et ROD

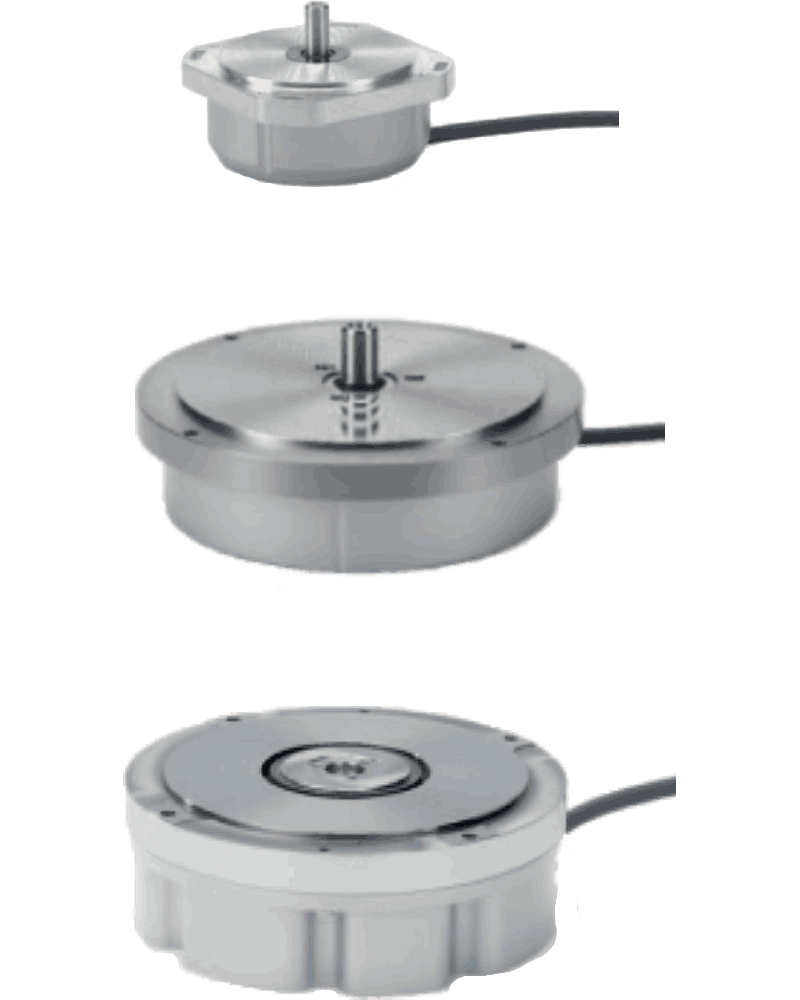

Les systèmes de mesure angulaire ROC et ROD à arbre plein pour accouplement d’arbre séparé conviennent tout particulièrement aux applications qui impliquent des vitesses de rotation élevées ou qui exigent de grandes tolérances de montage. Grâce aux accouplements de précision, les tolérances axiales de l’accouplement du côté de l’arbre peuvent atteindre ± 1 mm.
Les systèmes de mesure angulaire ROC et ROD ont pour support de mesure un disque gradué DIADUR. Pour déterminer la précision des systèmes de mesure angulaire avec accouplement d’arbre séparé, il faut ajouter l’erreur résultant de l’accouplement.
Systèmes de mesure angulaire étanches ROC ROD
- Forme compacte
- Structure robuste
- Utilisation typique sur les plateaux circulaires, les tables pivotantes, pour le positionnement et le contrôle du synchronisme
- Haute précision ROC 7000, ROD 780: ± 2″ ROD 880 : ± 1 «
- Particulièrement adaptés à la mesure angulaire sur les plateaux circulaires, les diviseurs ou les machines de mesure
- Très haute précision du système de ± 0,4″
- Utilisation sur les équipements de métrologie hautement précis et pour la surveillance des moyens de mesure
Produits similaires
-
Modules de mesure angulaire MRP
Les modules de mesure angulaire HEIDENHAIN combinent un système de mesure angulaire et un palier de haute précision qui sont ajustés entre eux de manière optimale. Ils se caractérisent par une haute précision de mesure et de roulement, une excellente résolution et une répétabilité inégalée. Le faible couple requis au démarrage garantit des déplacements uniformes. Conçus comme des unités composites dont les propriétés sont spécifiées et contrôlées, les modules de mesure angulaire sont faciles à monter et à utiliser.
-
Modules de mesure angulaire SRP
Les modules de mesure angulaire SRP sont, en plus, dotés d’un moteur couple intégré. Ils réunissent dans un même système compact un moteur, un palier de précision et un système de mesure de très haute précision. Doté d’un couple d’arrêt très bas, le moteur couple permet d’obtenir un asservissement extraordinairement homogène. Aucun couple ni aucune force transversale ne perturbe la précision de guidage du palier.
-
Systèmes de mesure angulaire modulaires ECA et ERA
Les systèmes de mesure angulaire sans roulement (à encastrer) ERP, ERO et ERA se composent de deux éléments (tête captrice et support de la gravure) qui sont ajustés l’un par rapport à l’autre lors du montage. L’excentricité de l’arbre, le montage et le réglage ont donc une incidence significative sur la précision finale recherchée.
Les systèmes de mesure angulaire sans roulement n’étant pas cartérisés, c’est la qualité du montage qui, en principe, garantit l’indice de protection requis.
