Modules de mesure angulaire MRP
Les modules de mesure angulaire HEIDENHAIN combinent un système de mesure angulaire et un palier de haute précision qui sont ajustés entre eux de manière optimale. Ils se caractérisent par une haute précision de mesure et de roulement, une excellente résolution et une répétabilité inégalée. Le faible couple requis au démarrage garantit des déplacements uniformes. Conçus comme des unités composites dont les propriétés sont spécifiées et contrôlées, les modules de mesure angulaire sont faciles à monter et à utiliser.

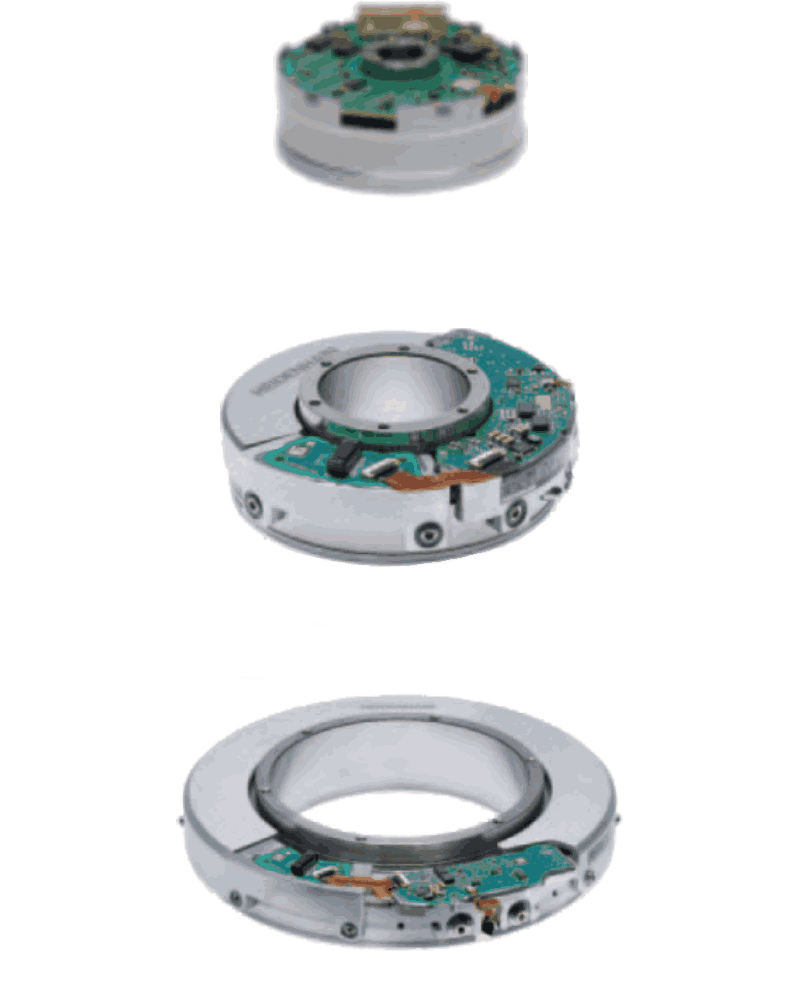

Module de mesure angulaire MPR HEIDENHAIN
Modules de mesure angulaire avec système de mesure intégré et palier
- Dimensions particulièrement compactes
- Haute précision de mesure et de roulement
- Arbre creux ∅ 10 mm
Modules de mesure angulaire avec système de mesure intégré et palie
- Dimensions compactes
- Haute précision de mesure et de roulement
- Arbre creux ∅ 35 mm
Modules de mesure angulaire avec système de mesure intégré et palier
- Dimensions compactes
- Haute précision de mesure et de roulement
- Arbre creux ∅ 100 mm
Produits similaires
-

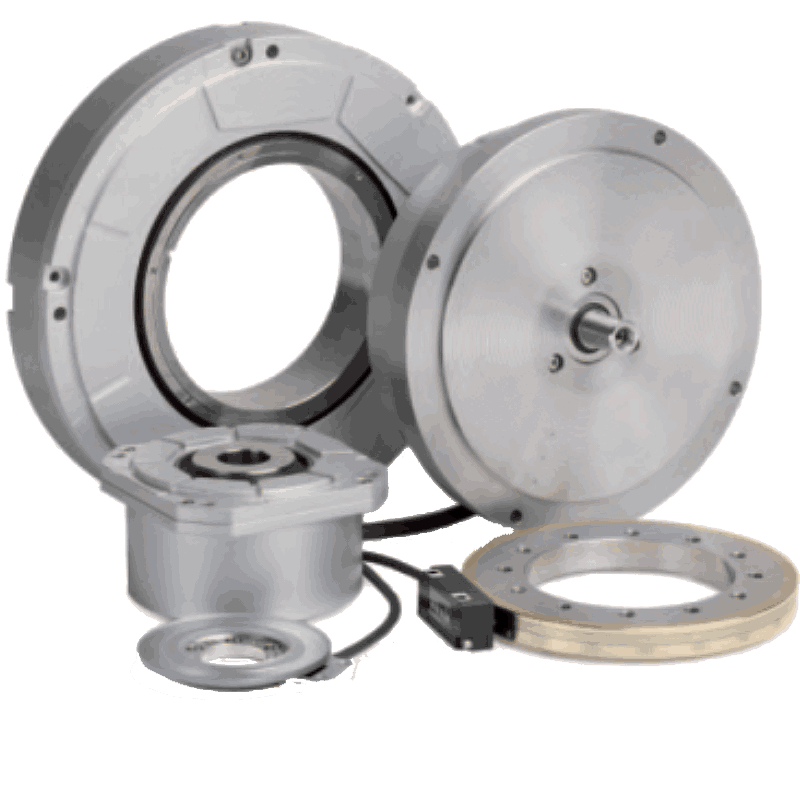

Systèmes de mesure angulaire étanches RCN, RON et RPN
Les systèmes de mesure angulaire HEIDENHAIN se caractérisent par leurs valeurs de grande précision, de l’ordre de la seconde d’arc, voire plus petit. Ces appareils sont par exemple utilisés sur des plateaux circulaires, des têtes pivotantes de machines-outils, des diviseurs, des tables de mesure angulaire hautement précises, des appareils de métrologie angulaire de précision, des antennes et des télescopes.
-

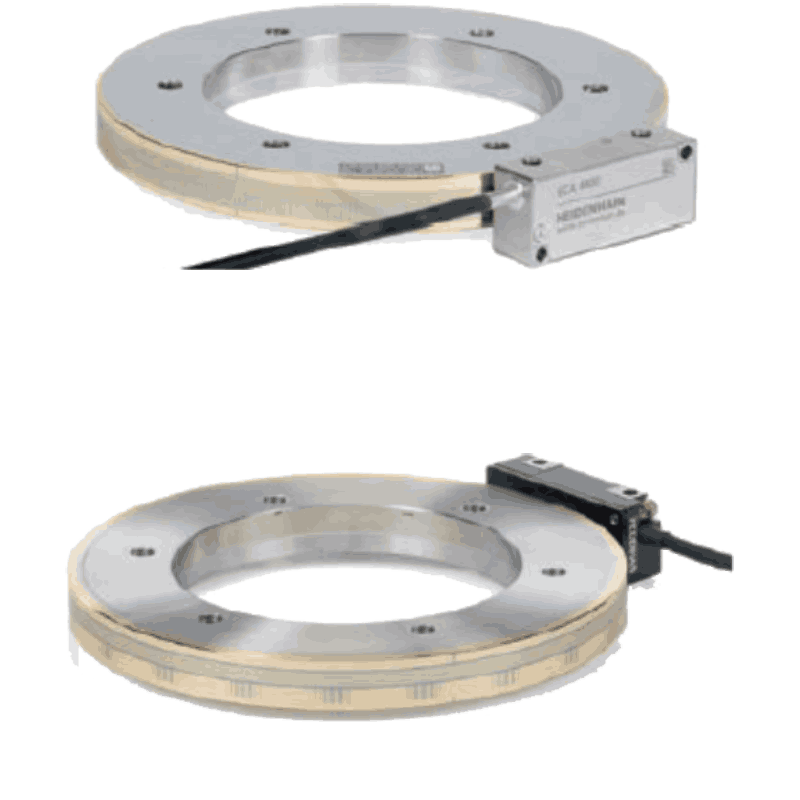

Systèmes de mesure angulaire modulaires ECA et ERA
Les systèmes de mesure angulaire sans roulement (à encastrer) ERP, ERO et ERA se composent de deux éléments (tête captrice et support de la gravure) qui sont ajustés l’un par rapport à l’autre lors du montage. L’excentricité de l’arbre, le montage et le réglage ont donc une incidence significative sur la précision finale recherchée.
Les systèmes de mesure angulaire sans roulement n’étant pas cartérisés, c’est la qualité du montage qui, en principe, garantit l’indice de protection requis.
-
Systèmes de mesure angulaire étanches ROC et ROD
Les systèmes de mesure angulaire ROC et ROD à arbre plein pour accouplement d’arbre séparé conviennent tout particulièrement aux applications qui impliquent des vitesses de rotation élevées ou qui exigent de grandes tolérances de montage. Grâce aux accouplements de précision, les tolérances axiales de l’accouplement du côté de l’arbre peuvent atteindre ± 1 mm.
Les systèmes de mesure angulaire ROC et ROD ont pour support de mesure un disque gradué DIADUR. Pour déterminer la précision des systèmes de mesure angulaire avec accouplement d’arbre séparé, il faut ajouter l’erreur résultant de l’accouplement.
