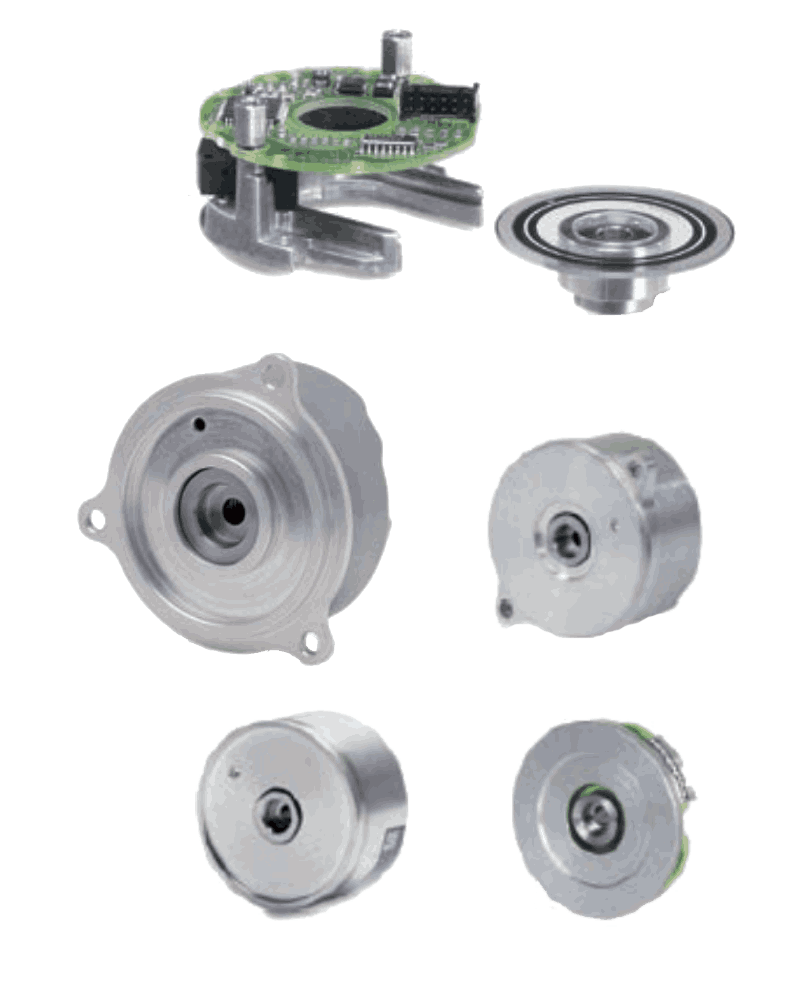

Capteurs rotatifs ECI, EQI, EBI et ERO
Les capteurs rotatifs photoélectriques encastrables ERO de HEIDENHAIN se composent d’un disque gradué avec moyeu et d’une tête captrice. Ils conviennent particulièrement bien dans les cas où l’espace de montage est limité ou pour des applications ne tolérant aucune friction.
Pour aller plus loin
Par rapport aux capteurs rotatifs optiques, les capteurs rotatifs inductifs sont particulièrement robustes et présentent de larges tolérances de montage.
Les capteurs rotatifs inductifs ECI/EQI/ EBI 1100 et ECI/EQI 1300 sont mécaniquement compatibles avec les capteurs rotatifs à balayage photoélectrique Ex : l’arbre est fixé à l’aide d’une vis centrale. Côté stator, le capteur rotatif est serré au moyen de plusieurs vis.
Les capteurs rotatifs inductifs ECI/EBI 100 et ECI/EBI 4000 disposent d’un diamètre extérieur particulièrement petit avec un grand passage d’arbre. Ils ont été conçus pour un montage axial simple.
L’appareil de contrôle PWM 21 ou PWT 101 de HEIDENHAIN peut être utilisé pour vérifier le montage des capteurs rotatifs sans roulement.
- Forme compacte
- Pour diamètres d’arbre jusqu’à 12 mm
- Capteurs rotatifs encastrables miniaturisés pour arbres moteurs jusqu’à ⌀ 8 mm
- Outil de montage spécial intégré
- Avec capot de protection
- Forme miniaturisée
- Facilité de montage, sans réglage
- Arbre creux ouvert sur un côté ⌀ 6 mm
- EBI 1135 : fonction multitours via un compteur de tours sur batterie-tampon
- Version mécaniquement compatible avec les capteurs ECN/EQN 1100 disponible
- Exclusion d’erreur de l’accouplement mécanique pour la sécurité fonctionnelle
- Bride synchro pour le montage flexible
- Montage facile, sans réglage
- Arbre creux ouvert sur un côté
- EBI 1335 : fonction multitours via un compteur de tours sur batterie-tampon
- Version mécaniquement compatible avec les capteurs rotatifs ECN/EQN 1300, à arbre conique ou à arbre creux ouvert à une extrémité, disponible sur demande
- Exclusion d’erreur de l’accouplement mécanique pour la sécurité fonctionnelle
- Forme particulièrement plate
- Arbre creux traversant ¬ 30, 38, 50 mm
- EBI 135 : fonction multitours via un compteur de tours sur batterie-tampon
- Forme plate
- Arbre creux traversant ¬ 90, 180 mm
- EBI 4010 : fonction multitours via un compteur de tours sur batterie-tampon
Produits similaires
-
Modules de mesure angulaire MRP
Les modules de mesure angulaire HEIDENHAIN combinent un système de mesure angulaire et un palier de haute précision qui sont ajustés entre eux de manière optimale. Ils se caractérisent par une haute précision de mesure et de roulement, une excellente résolution et une répétabilité inégalée. Le faible couple requis au démarrage garantit des déplacements uniformes. Conçus comme des unités composites dont les propriétés sont spécifiées et contrôlées, les modules de mesure angulaire sont faciles à monter et à utiliser.
-
Systèmes de mesure angulaire modulaires ECA et ERA
Les systèmes de mesure angulaire sans roulement (à encastrer) ERP, ERO et ERA se composent de deux éléments (tête captrice et support de la gravure) qui sont ajustés l’un par rapport à l’autre lors du montage. L’excentricité de l’arbre, le montage et le réglage ont donc une incidence significative sur la précision finale recherchée.
Les systèmes de mesure angulaire sans roulement n’étant pas cartérisés, c’est la qualité du montage qui, en principe, garantit l’indice de protection requis.
-
Systèmes de mesure angulaire étanches ROC et ROD
Les systèmes de mesure angulaire ROC et ROD à arbre plein pour accouplement d’arbre séparé conviennent tout particulièrement aux applications qui impliquent des vitesses de rotation élevées ou qui exigent de grandes tolérances de montage. Grâce aux accouplements de précision, les tolérances axiales de l’accouplement du côté de l’arbre peuvent atteindre ± 1 mm.
Les systèmes de mesure angulaire ROC et ROD ont pour support de mesure un disque gradué DIADUR. Pour déterminer la précision des systèmes de mesure angulaire avec accouplement d’arbre séparé, il faut ajouter l’erreur résultant de l’accouplement.
