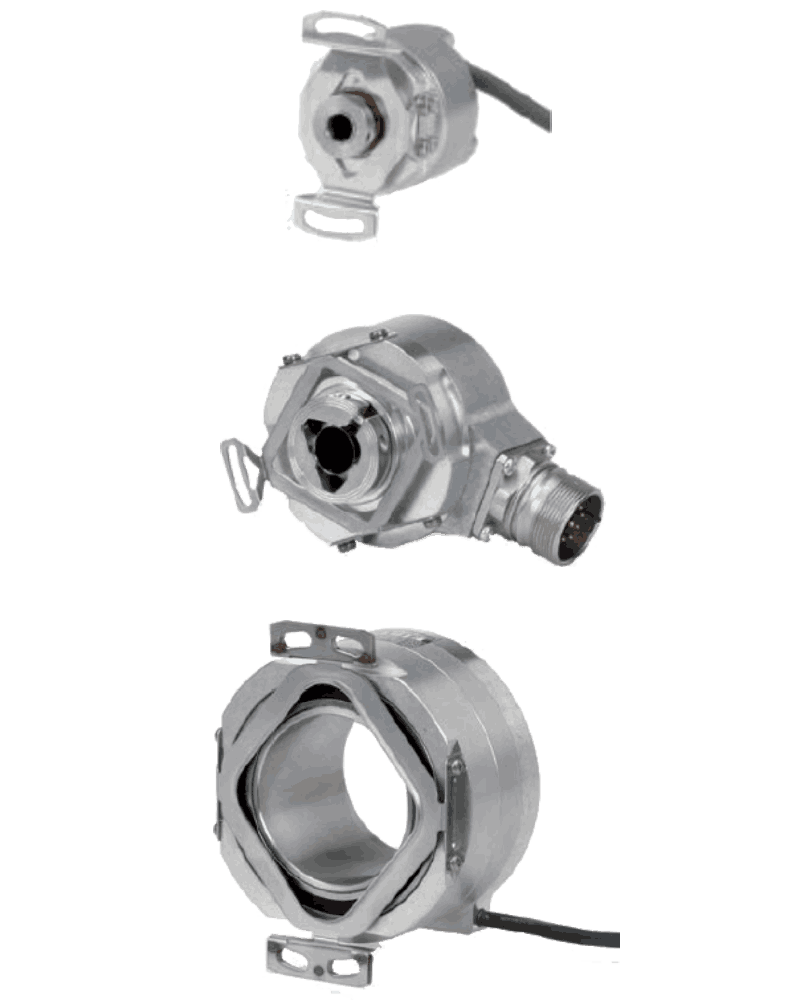

Capteurs rotatifs avec roulement ECN, EQN et ERN
Les capteurs rotatifs ECN, EQN et ERN de HEIDENHAIN, avec roulement et accouplement statorique intégrés, fonctionnent selon le principe de balayage photoélectrique. Ils se caractérisent par leur faible hauteur et leur facilité de montage.
Pour aller plus loin
Les domaines d’applications possibles s’étendent des opérations de mesure simples aux asservissements de position et de vitesse sur les entraînements électriques. L’arbre creux de ces codeurs rotatifs est directement glissé sur l’arbre à mesurer, puis serré. Lorsque l’arbre est soumis à une accélération angulaire, l’accouplement statorique n’a que le couple de rotation résultant de la friction des roulements à absorber. Les capteurs rotatifs à accouplement statorique intégré font donc preuve d’un excellent comportement dynamique et de fréquences propres élevées.
Certains capteurs rotatifs existent en version spéciale pour pouvoir être utilisés dans des atmosphères explosibles, conformément à la directive 2014/34/UE (ATEX). Ils correspondent au Groupe d’appareils II, répondent aux exigences de la Catégorie 2 et peuvent être utilisés dans les zones 1 et 21, ainsi que 2 et 22.
Distributeur de capteurs rotatifs avec roulement de la marque HEIDENHAIN
Les capteurs rotatifs photoélectriques ECN, EQN et ERN de HEIDENHAIN, avec indice de protection IP40, sont spécialement conçus pour être intégrés dans les moteurs. Ils sont pourvus d’un roulement et d’un accouplement intégré côté stator. Des capteurs absolus et des versions avec pistes de commutation sont proposés pour les moteurs synchrones. L’arbre conique, ou l’arbre creux ouvert à une extrémité, est directement relié à l’arbre à mesurer, ce qui permet d’avoir un accouplement d’une grande rigidité, et donc de garantir un comportement dynamique de l’entraînement particulièrement performant. L’accouplement statorique est conçu pour être fixé sur une surface plane ou dans un alésage, garantissant ainsi un montage simple et rapide.
- Résolution et précision très élevées
- Faible poids et faible moment d’inertie de masse
- Structure de très faible épaisseur
- Disque gradué disponible sous forme de cercle entier ou de segment de cercle
- Arbre creux ouvert sur un côté ⌀ 8 mm
- Diamètre extérieur du boîtier : 35 mm
- Accouplement statorique avec cercle de trous ⌀ 40 mm
- Fréquence propre de l’accouplement statorique : 1000 Hz
- Vitesse de rotation mécaniquement admissible : 6000 min –1
- Indice de protection : IP00
- Dimensions compactes
- Arbre conique 1:10 avec diamètre fonctionnel de 9,25 mm pour un accouplement d’une grande rigidité
- Diamètre extérieur du boîtier : 56 mm. L’accouplement statorique est adapté à des alésages d’appui de diamètre intérieur 65 mm.
- Fréquence propre de l’accouplement statorique du système de mesure : 1800 Hz
- Vitesse de rotation mécaniquement admissible :
ERN/ECN : 15 000 min –1
EQN : 12 000 min –1 - Indice de protection : IP40 à l’état monté
- Existe avec exclusion d’erreur de l’accouplement mécanique pour la sécurité fonctionnelle
