• Capteurs rotatifs avec roulement ECN, EQN et ERN

    Les capteurs rotatifs ECN, EQN et ERN de HEIDENHAIN, avec roulement et accouplement statorique intégrés, fonctionnent selon le principe de balayage photoélectrique. Ils se caractérisent par leur faible hauteur et leur facilité de montage.

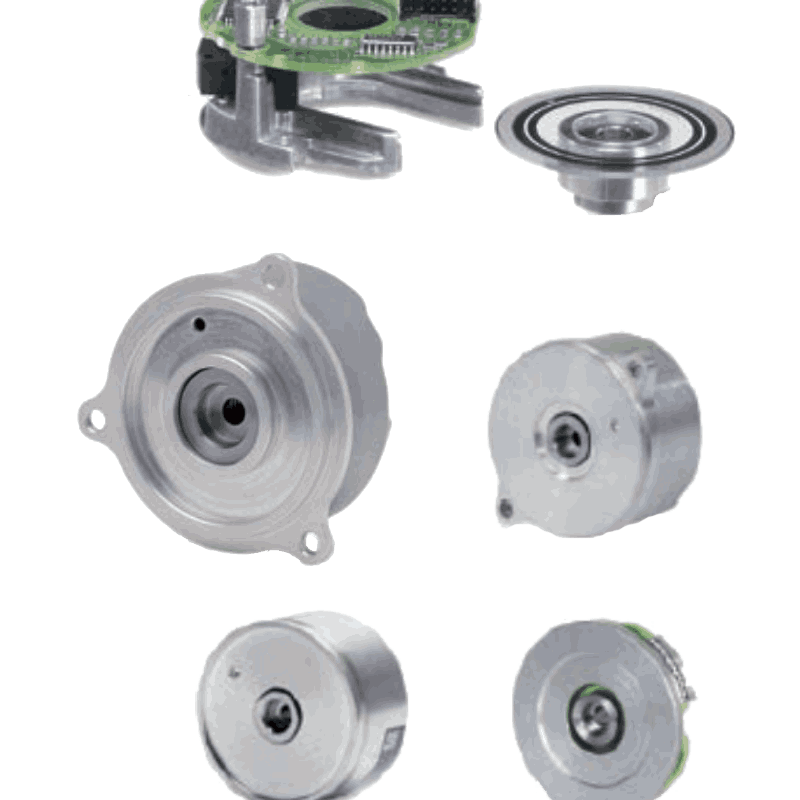

  • Capteurs rotatifs ECI, EQI, EBI et ERO

    Les capteurs rotatifs photoélectriques encastrables ERO de HEIDENHAIN se composent d’un disque gradué avec moyeu et d’une tête captrice. Ils conviennent particulièrement bien dans les cas où l’espace de montage est limité ou pour des applications ne tolérant aucune friction.

  • Modules de mesure angulaire MRP

    Les modules de mesure angulaire HEIDENHAIN combinent un système de mesure angulaire et un palier de haute précision qui sont ajustés entre eux de manière optimale. Ils se caractérisent par une haute précision de mesure et de roulement, une excellente résolution et une répétabilité inégalée. Le faible couple requis au démarrage garantit des déplacements uniformes. Conçus comme des unités composites dont les propriétés sont spécifiées et contrôlées, les modules de mesure angulaire sont faciles à monter et à utiliser.

  • Module de mesure angulaire SPR Heindenhain

    Modules de mesure angulaire SRP

    Les modules de mesure angulaire SRP sont, en plus, dotés d’un moteur couple intégré. Ils réunissent dans un même système compact un moteur, un palier de précision et un système de mesure de très haute précision. Doté d’un couple d’arrêt très bas, le moteur couple permet d’obtenir un asservissement extraordinairement homogène. Aucun couple ni aucune force transversale ne perturbe la précision de guidage du palier.

  • Systèmes de mesure angulaire étanches RCN, RON et RPN

    Les systèmes de mesure angulaire HEIDENHAIN se caractérisent par leurs valeurs de grande précision, de l’ordre de la seconde d’arc, voire plus petit. Ces appareils sont par exemple utilisés sur des plateaux circulaires, des têtes pivotantes de machines-outils, des diviseurs, des tables de mesure angulaire hautement précises, des appareils de métrologie angulaire de précision, des antennes et des télescopes.

  • Systèmes de mesure angulaire étanches ROC et ROD

    Les systèmes de mesure angulaire ROC et ROD à arbre plein pour accouplement d’arbre séparé conviennent tout particulièrement aux applications qui impliquent des vitesses de rotation élevées ou qui exigent de grandes tolérances de montage. Grâce aux accouplements de précision, les tolérances axiales de l’accouplement du côté de l’arbre peuvent atteindre ± 1 mm.

    Les systèmes de mesure angulaire ROC et ROD ont pour support de mesure un disque gradué DIADUR. Pour déterminer la précision des systèmes de mesure angulaire avec accouplement d’arbre séparé, il faut ajouter l’erreur résultant de l’accouplement.

  • Systèmes de mesure angulaire modulaires ECA et ERA

    Les systèmes de mesure angulaire sans roulement (à encastrer) ERP, ERO et ERA se composent de deux éléments (tête captrice et support de la gravure) qui sont ajustés l’un par rapport à l’autre lors du montage. L’excentricité de l’arbre, le montage et le réglage ont donc une incidence significative sur la précision finale recherchée.

    Les systèmes de mesure angulaire sans roulement n’étant pas cartérisés, c’est la qualité du montage qui, en principe, garantit l’indice de protection requis.

  • Système de mesure angulaire modulaire ERP et ERO

    Systèmes de mesure angulaire modulaires ERP et ERO

    Les systèmes de mesure angulaire sans roulement (à encastrer) ERP, ERO et ERA se composent de deux éléments (tête captrice et support de la gravure) qui sont ajustés l’un par rapport à l’autre lors du montage. L’excentricité de l’arbre, le montage et le réglage ont donc une incidence significative sur la précision finale recherchée.

    Les systèmes de mesure angulaire sans roulement n’étant pas cartérisés, c’est la qualité du montage qui, en principe, garantit l’indice de protection requis.
